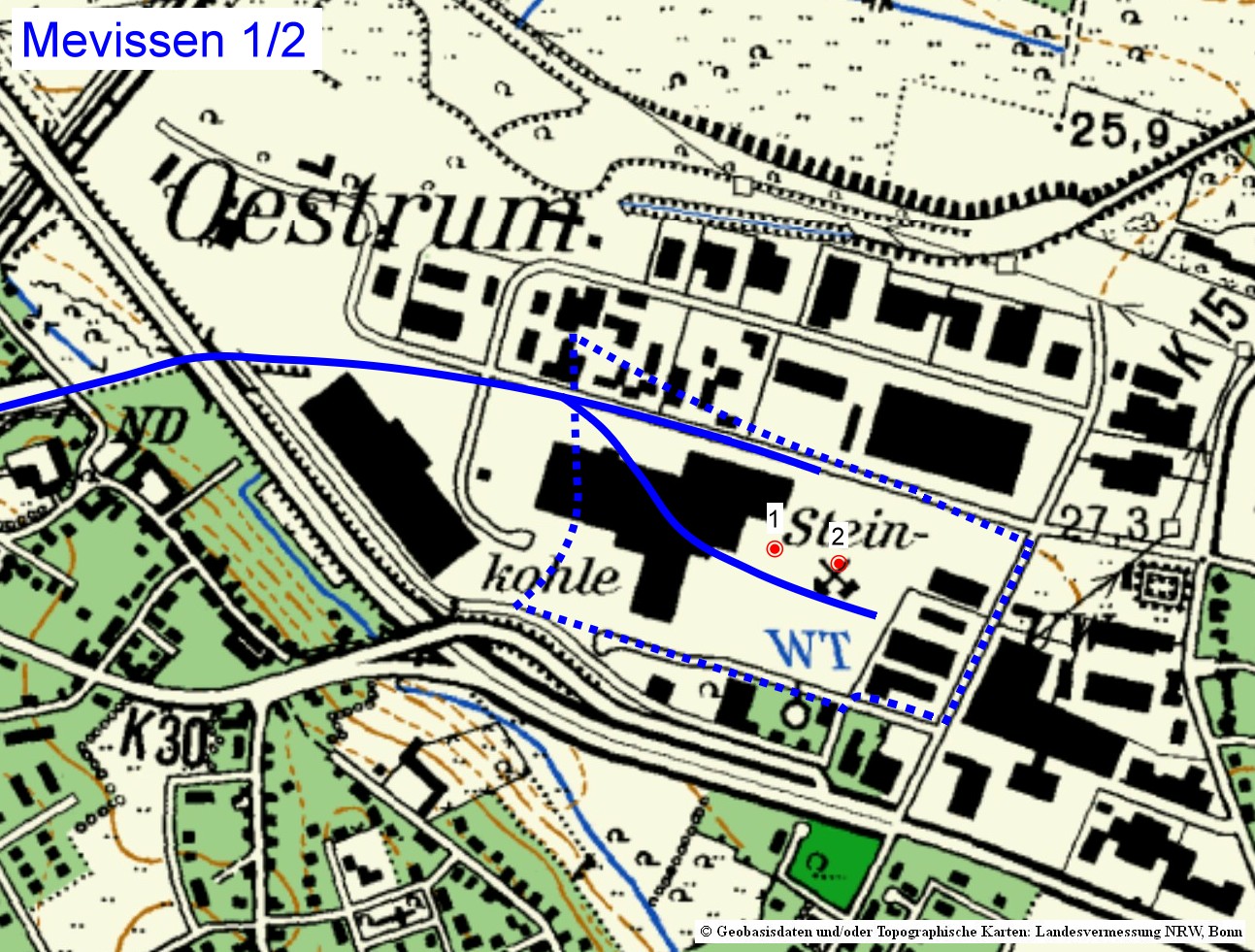

Das Zechengelände von Schacht 1/2 ist im Gewerbegebiet Mevissen aufgegangen. Alle Zechengebäude wurden nach der Stilllegung abgerissen. Da nur eine Brikettfabrik bestand und diese schon 1927 stillgelegt wurde war die Anlage relativ klein. Während der Weltwirtschaftskrise konnte die Zeche weiter fördern, aber auf Kosten der Belegschaft. 1932 wurden 60 und 1933 97 Feierschichten (zwei bis drei Monate Ausfall) verfahren. Das bedeutete einen katastrophalen Verdienstausfall für die Bergleute. Immerhin behielten sie ihren Arbeitsplatz.
Beide Schächte wurden nach dem Gefrierverfahren abgeteuft. Dieses war zwei Jahre zuvor erstmalig auf der Anlage Friedrich Heinrich mit Erfolg eingesetzt worden. Dabei wird ein Ring aus Bohrlöchern um den Schacht gelegt mit deren Hilfe das Wasser im lockeren Deckgebirge gefroren wird. Danach kann konventionell gearbeitet werden. Wassereinbrüche ereigneten sich dabei nur sehr selten.
Von den ehemaligen Betriebsgebäuden ist Nichts erhalten. Hier betreibt heute eine Burgerkette eine Zentralbäckerei. Direkt daneben liegen die ehemaligen Schächte (Revionsdeckel und Infotafel) in einem Bereich, der Parkplätze und eine Grünfläche umfasst. Im öffentlich zugänglichen Bereich ist eine Seilscheibe mit einer Informationstafel zur Erinnerung an die Schachtanlage aufgestellt worden.

Das Gelände von Schacht 3 in der Nähe des Bahnhofs Rumeln liegt heute brach und verwildert allmählich. Er diente der Förderung, Seilfahrt und Bewetterung. Ab 1942 war er nur Wetterschacht. Das Fördermaschinenhaus wurde 1945 durch einen Bombenabwurf zerstört und später schnell wieder aufgebaut. Ab 1950 wurde hier auch bis spätestens 1957 Kohle gefördert. Es waren lange noch einige Reste der Erschließungstraßen zu finden und Zechengleise (Spurweite wie unter Tage) am ehemaligen Schacht zu erkennen. Er ist am Revisionsdeckel und einem Rohrstutzen erkennbar.
Der Schacht wurde im Gefrierverfahren abgeteuft.

Der Schacht Kaldenhausen wurde als erster im Ruhrgebiet als Bohrung niedergebracht. Als reiner Wetterschacht war das Betriebsgelände sehr klein. Dort standen nur ein Lüfter und ein kleiner Befahrungshaspel. Mit der heutigen Nutzung (Wohnen) im ländlichen Umfeld ist er nicht mehr als ehemaliger Bergbaustandort zu erkennen.
Der Schacht wurde nach dem Saugbohrverfahren abgeteuft. Dabei wird im klaren Wasser gebohrt und das Bohrgut durch das Bohrgestänge abgesaugt. Um die Bohrlochwände vor dem Einbrechen zu schützen wird der Wasserspiegel drei bis vier Meter über dem Grundwasserspiegel gehalten. Der so erzeugte hydrostatische Überdruck reicht dazu aus. Das Verfahren wurde vorher oft im Braunkohlentagebau angewendet für die nötigen Brunnengalerien zum Schutz der Böschungen. Der Durchmesser der Bohrung betrug 2,35 m. In das Loch wurden 17 zylindrische Schachtschüsse eingeschwommen mit jeweils 12 m Länge und 1,60 m Durchmesser. Der Hohlraum dazwischen wurde zementiert.
Nötig wurde der Schacht, da sich der Abbau nach dem 2. Weltkrieg in das südliche Grubenfeld verlagerte. Ein Ausbau des Schacht Rumeln wäre sehr teuer geworden und die Wetterwege unter Tage hätten sehr starke Ventilatoren erfordert. So war das Abteufen eines neuen Schachts günstiger, vor allem wegen der angewendeten Abteufeuftechnik.

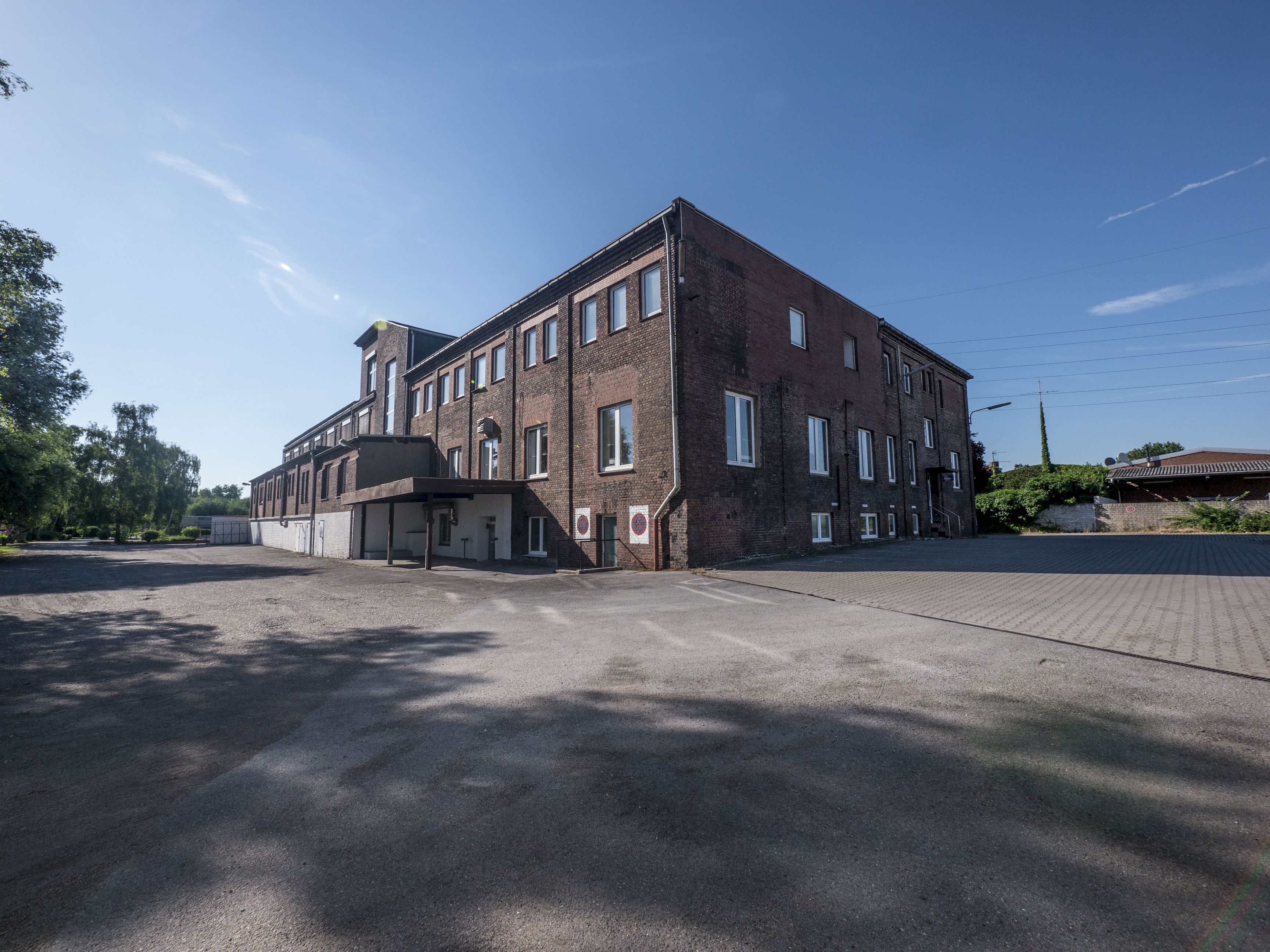

Der Schacht Diergardt 1 wurde auch als Carl Theodor bezeichnet (nach Carl Theodor Deichmann, Vorsitzender des Grubenvorstands). 1951 brannte der Schacht am 14.5. bis in 300 Teufe. Erst am 11.10. konnte er wieder befahren werden. Nach der Übernahme durch die Zeche Mevissen wurde die Brikettfabrik bis zur Gesamtstilllegung weiter betrieben. Heute wird das Gelände gewerblich genutzt. Der Schacht ist am Deckel der Revisionsöffnung erkennbar und mit einem Parkplatz überbaut. Daneben sind einige Zechengbäude erhalten und gewerblich genutzt.
Ein Modell von Schacht 1 kann in der Bergbausammlung in Rheinhausen ansehen.
Der Schacht wurde im Senkschachtverfahren abgeteuft. Dabei steht die stählerne Schachtsäule auf einem spitzen ringförmigen Senkschuh, der mit starken Hydraulikpressen durch das Deckgebirge getrieben wird. Dieses Verfahren ist nur bis zu einer Teufe von etwa 80 m und bei lockerem Deckgebirge sinnvoll. Hier waren es 61 m.

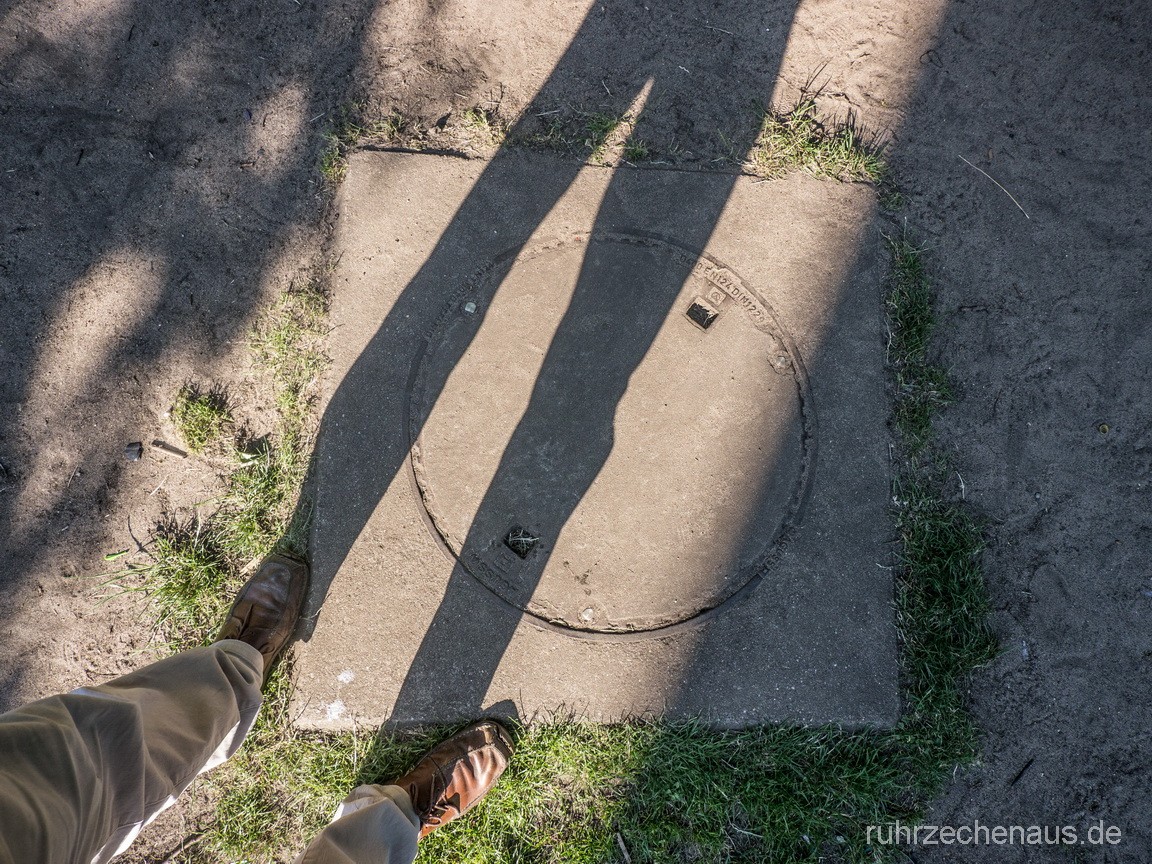

Der Schacht Diergardt 2 lag in Hochemmerich etwa 1,2 km nördlich von Schacht 1. Von hier erfolgte 1914 der Durchschlag unter dem Rheinum Schacht Diergardt 3 in 115 m Tiefe. Dies war das erste mal, dass eine Verbindung unter dem Rhein hergestellt wurde. 1953 folgte ein weiterer Durchschlag mit Schacht 3 in 500 m Tiefe. Am Schacht befand sich das Berglehrlingsheim der Zeche. Der Schacht ist in die Grünfläche eines Parks, der zum angrenzenden Businesspark Niederrhein gehört einbezogen worden und unter einer kleinen begrünten Aufschüttung verschwunden. Dort ist er am Deckel der Revisionsöffnung zu erkennen.
Der Durchschlag unter dem Rhein wurde bei der Besetzung des Ruhrgebiets nach dem 1. Weltkrieg zum Schmuggel genutzt, der erst mit der Einrichtung von Posten unter Tage durch das belgische Militär endete.
Das Gelände wurde mit Wohnhäusern überbaut. Im Grünbereich zwischen den Häusern markiert der Deckel der Revisionöffnung den Schacht. Die beiden etwas südlicher gelegenen Schächte Java 1 und 2 habe keine Spuren hinterlassen.
Durch den Verbindungsquerschlag wurden nach dem 2. Weltkriegs Lohngelder für die hier Arbeitenden gebracht solange die Rheinbrücken zerstört waren. Kurz vor Kriegsende flüchtete eine nicht genau bekannte Zahl von Soldaten der Wehrmacht durch den Querschlag vor der Gefangenschaft. Sie zerstörten die Anlage um die Nutzung der Querschlags durch die Alliierten zu verhindern, nur wenige Wochen vor dem Kriegsende. Der Wiederaufbau gelang ähnlich schnell wie beim Schacht Rumeln.
Abgeteuft wurde hier nach dem Schlagbohr-Spülverfahre von Stockfisch. Gebohrt wurde unter Wasser, das mit Schwerspat und Ton so stark verdichtet warr, dass seitliche Zuflüsse oder Fließsandeinbrüche verhindert wurden. Nach dem Durchteufen der instabilen Zone wurden Tübbinge eingeschwommen und montiert. Der Raum zwischen Schachtrand und Gebirge wurde mit Zementmilch verpresst, die nach dem Abtrocknen eine wasserfeste Dichtung ergab. Angewendet wurde das Verfahren nur bei geringem Schachtdurchmesser, hier etwa drei Meter.

---

Der Schacht 3 wurde ursprünglich als Schacht Java von der Eisenhütte Vulcan abgeteuft. Begonnen wurde 1859, nachdem ein erster Schacht bei 37,3 m im Schwimmsand stecken blieb. Bei 40,8 m blieb der neue Schacht ebenfalls stecken und wurde 1860 aufgegeben. Bis 1872 gab es noch Pläne einer Wiederaufnahme des Teufbebriebs.
Ab 1912 wurde mit neu entwickelter Technik, dem Caisson-Verfahren der Schacht Diergardt 3 geteuft. Die Arbeiten mit Überdruck von bis zu drei bar wurden unter Wasser ausgeführt, ähnlich wie bei einer Taucherglocke. Dabei konnte auf der Schachtsohle konventionell gearbeitet werden. Wasser und Fließsand werden vom Überdruck zurück gehalten. Der Schacht ging 1914 in Betrieb. Er wurde nach dem stellvertretenden Vorsitzenden des Grubenvorstands in Franz Ott umbenannt. Bis 1939 bestand eine eigene Aufbereitung. Sie lag über eine Seilbahn angebunden am Duisburger Parallelhafen. Danach wurde die Förderung im Schacht Diergardt 1 gehoben. Der Schacht 3 wurde 1963 aufgegeben und später verfüllt.
